Rövidzárlat esetén ki cselekszik először – kontaktor vagy biztosíték? Rossz sorrend, és a SiC-modul eltűnt

A nagyfeszültségű, nagy teljesítményű rendszerekben, mint az egyenáramú töltőállomások és az energiatároló PCS-ek, az egyenáramú mágneskapcsolók és biztosítékok mindig együtt jelennek meg a kapcsolási rajzokon – sorba kapcsolva ugyanabban a főáramkörben. Ennek ellenére sok mérnök még mindig úgy gondolja őket, hogy „mindegyik a saját munkáját végzi” – a kontaktor kezeli a kapcsolást, a biztosíték pedig a rövidzárlat elleni védelmet.

De bárki, aki ténylegesen végzett hibaelemzést, tudja a kemény igazságot: ha ketten csak "vívják meg a saját csatáikat" valódi koordináció nélkül, előfordulhat, hogy nem nyílnak ki, amikor kellene, vagy megbotlanak, amikor nem kellene – és az ezerdolláros SiC modul úgyis eltűnt.

Ma ennek az "arany duónak" az alapoktól fogjuk lebontani a koordinációs elveket.

I. Idősoros rétegezés: A hibák három szinten jelentkeznek, a műveleteknek sorrendben kell lenniük

A megfelelően kialakított nagyfeszültségű egyenáramú áramkör háromszintű védelmet valósít meg. Az érintkezők és a biztosítékok szigorú idősoros munkamegosztást követnek, nincs köztük konfliktus:

1. Enyhe túlterhelés (1–3-szoros névleges áram)

A rendszer BMS és a meghajtókártya szoftverei először lépnek közbe – csökkentik a teljesítményt, riasztásokat indítanak el –, miközben a kontaktor normálisan nyit, a biztosíték pedig egyáltalán nem működik.

2. Mérsékelt túlterhelés (3–8-szoros névleges áram)

A szoftver nem tud időben reagálni. A kontaktor végrehajtja a megszakítást, a hibaáram törlődik, a biztosíték sértetlen marad.

3. Extrém rövidzárlat (10×+ ultranagy áram)

Sem a szoftver, sem a kontaktor nem tud elég gyorsan reagálni. A Galaxy Fuse aR-osztályú nagysebességű biztosítékai elsőbbséget élveznek, ezredmásodpercek alatt megszüntetik a hibát – levágják az áramkört, mielőtt a nagy áramok folyamatosan érintenék a mágneskapcsolót.

Koordinációs szabály:Biztosíték névleges áramerőssége > Kontaktor folyamatos árama, elegendő tartalékkal túlfeszültség és magas hőmérséklet esetén – a biztosíték csak életveszélyes rövidzárlat esetén működik.

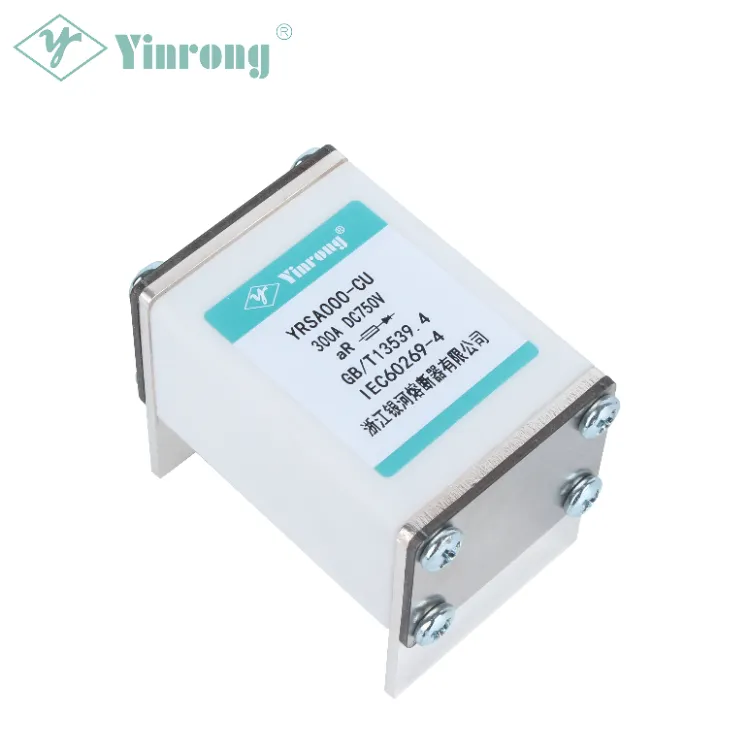

Gyakorlati hivatkozás:250A-es teljes terhelésű rendszerhez válasszon egy 300A-es kontaktort, amelyhez párosítva vanGalaxy Fuse YRSA sorozat 350A négyzet alakú nagy sebességű biztosíték.



II. I²t energiaillesztés: A biztosíték elnyeli a hőt, a kontaktor elkerüli a hőkárosodást

Ez az összehangolt védelem magja – és az az alapelv, amelyet a mérnökök 90%-a figyelmen kívül hagy. Egyszerűen fogalmazva: a rövidzárlat pillanatában felszabaduló összes hőenergia (I²t) az, ami tönkreteszi a kontaktorokat és a teljesítménymodulokat. A valódi összehangolt védelem eléréséhez egy vasszabályt kell követni: Galaxy Fuse nagysebességű biztosíték teljes tisztaság I²t < A kontaktor rövid idejű ellenállása I²t.

1. Rossz minőségű gG lassan kiolvadó biztosíték:Az I²t értékek óriásiak – a hőenergia túlnyomó része a kontaktorba kerül, ami magas hőmérsékletű kontakthegesztést okoz. Ez a „kölcsönös megsemmisítés” típusú megszakítás – nulla koordinációval.

2. Galaxy Fuse YRSA sorozatú aR-osztályú nagy sebességű biztosíték:Tiszta ezüsttel vagy ezüstözött réz szalagelemekkel rendelkezik, amelyek pontosan korlátozzák az áteresztőképességet. Fogadva aYRSA000-CU sorozat Például az aR-osztályú biztosítékok rendkívül alacsony I²t-t és erős áramkorlátozó képességet kínálnak – rövidzárlat pillanatában elnyelik a hibahő túlnyomó részét. A kontaktoron áthaladó hő minimális, az érintkezők hegesztés nélkül is sértetlenek maradnak – így érhető el a koordinációs hatás.áldozza fel a biztosítékot, mentse a mágneskapcsolót".

A Galaxy Fuse szabadalmaztatott ívoltó technológiájával kombinálva – nagy tisztaságú kvarchomok speciális ívelnyomó kezeléssel – az ívek gyorsan kialszanak a rövidzárlat pillanatában, háztörés vagy homokszivárgás nélkül, megakadályozva a másodlagos ívkárosodást a kontaktor kapcsain.

III. Feszültség- és áramszint egyeztetés: egységes platform, koordinált leértékelés

A koordináció alapja, hogy mindkét komponens ugyanazon a hardverparaméter-alapvonalon működik – nem egy nagyfeszültségű és egy kisfeszültségű, nem egy nagyáramú és egy kisáramú.

1. Feszültség egyesítése

Mind a kontaktor, mind a biztosíték névleges egyenfeszültségének tökéletesen illeszkednie kell, 1,2–1,3-szoros biztonsági ráhagyással a buszfeszültség felett:

● 750 V szabványos töltőállomás:Kontaktor 1000VDC + Galaxy biztosítékYRSA000-CU sorozat 750/1000VDC

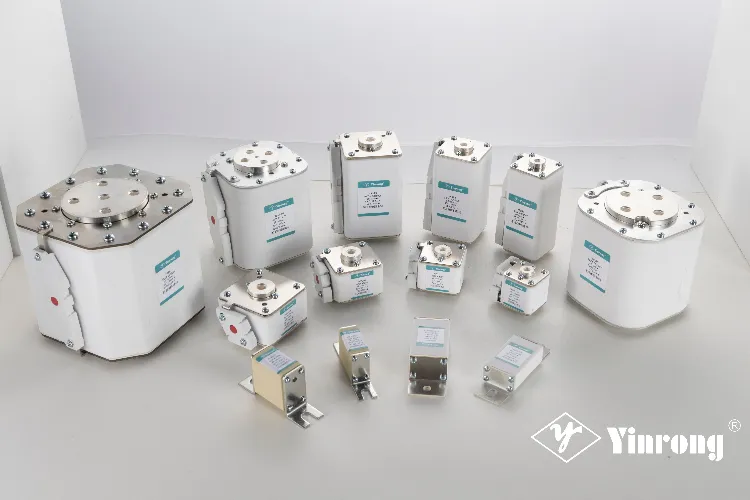

●800 V nagyfeszültségű ultragyors töltés / megawattos tárhely:Kontaktor 1500VDC + Galaxy biztosítékYRSA1-HK sorozat 1500VDC illYRSA7-PK sorozat 1500VDC



A Galaxy Fuse termékek megfelelnek az IEC60269-4, GB/T13539.4 és más nemzetközi szabványoknak, és több sorozat is rendelkezik UL, TUV és CE tanúsítvánnyal. A nagy szigetelési szilárdság tökéletes kompatibilitást biztosít a nagyfeszültségű kontaktorokkal.



2. Jelenlegi rétegezés

A biztosíték névleges áramának mindig egy fokkal magasabbnak kell lennie, mint a mágneskapcsolóé, ami "biztonsági pufferzónát" hoz létre – a teljes terhelés és a túlfeszültség nem zavarja egymást. Galaxy FuseYRSA sorozat lefedi a teljes feszültségtartományt 32VDC és 1500VDC között, megszakítási kapacitással DC250kA-ig. Nagyáramú mágneskapcsolókkal párosítva a hosszú távú teljes terhelésű hőmérséklet-emelkedés rendkívül alacsony – kiküszöböli a kapocsfűtést és az ívet a forrásnál, csökkentve a krónikus meghibásodásokat.

3. Koordinált környezeti leértékelés

Magas hőmérsékletű házakban vagy magas tengerszint feletti magasságban a kontaktort és a biztosítékot egyszerre kell lecsökkenteni – soha ne csökkentse csak az egyik alkatrészt önmagában, mert ez felborítaná a koordinációs egyensúlyt.

IV. Galaxy Fuse – Biztosítómegoldások kontaktorok koordinálására

Az 1980-ban alapított Galaxy Fuse (Yinrong) egy professzionális biztosítékgyártó, amely integrálja a kutatás-fejlesztést, a tesztelést, a gyártást és az értékesítést. A vállalat teljes sorozatú új energiabiztosítékokat gyárt PV-, energiatároló- és töltőállomás-alkalmazásokhoz, a termékeket világszerte több mint 80 országba és régióba exportálják.

1. Anyagszintű koordináció

A szabadalmaztatott ezüstözött réz szalagelemek túlfeszültség- és fémfáradásállóságot biztosítanak – alkalmazkodnak a kontaktorok napi több tízezer kapcsolási ciklusának működéséhez anélkül, hogy zavaró kioldást okoznának. A termékek megfelelnek az IEC60269-4, GB/T13539.4 és más szabványoknak, stabil szigeteléssel és tökéletes kapocsillesztéssel – kiküszöbölve a fűtési kockázatokat.

2. Folyamat-optimalizált ívoltás

A fejlett technológiák, beleértve a párhuzamos elemes ívoltást, a gyors hibamegszakítást és a kerámiacső repedésgátlóját, biztosítják a gyors ívkioltást rövidzárlati körülmények között – megakadályozva az ívkárosodást a kontaktor érintkezőiben és kivezetéseiben.

3. Teljes sorozatú feszültség és áram rétegzett illesztése

●YRSA000-CU sorozat:750V/1000V szabványos töltőkhöz és kis-közepes energiatárolókhoz tervezték

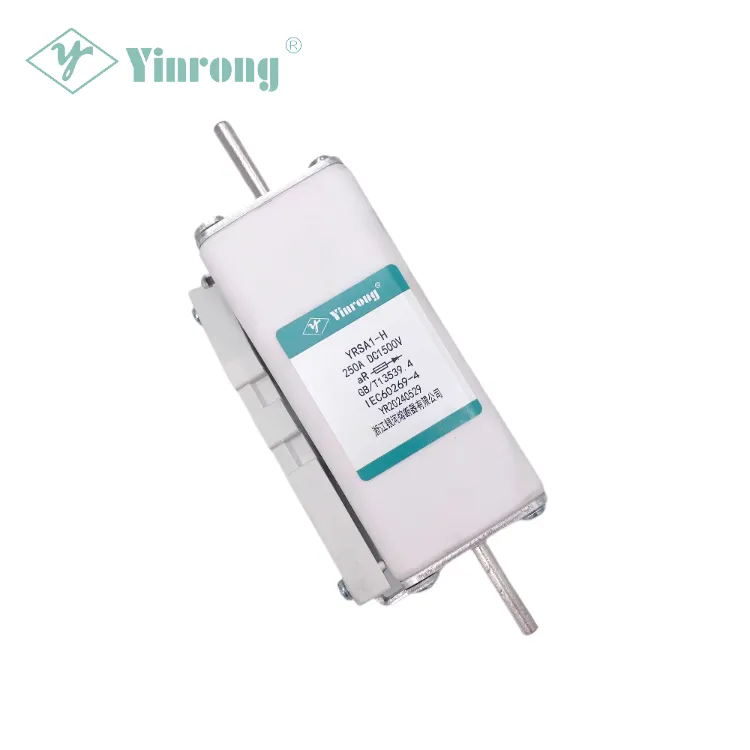

●YRSA1-HK sorozat:1000–1500 V-os rendszerekhez tervezték

●YRSA7-PK sorozat:1500 V-os négyzet alakú testsorozat, 800 V-os, nagyfeszültségű, ultragyors töltéshez és nagyméretű energiatároláshoz tervezve – megszakítási kapacitás akár DC250 kA-ig



Kompatibilis a piacon kapható összes szabványos nagyfeszültségű DC mágneskapcsolóval.



4. Egyablakos koordinált kiválasztási szolgáltatás

A Galaxy Fuse professzionális műszaki támogatást nyújt – az I²t illesztési számításoktól a teljes rendszervédelmi megoldásokig. Technikai csapatunk segítséget nyújt az ügyfeleknek a kontaktorok és biztosítékok koordinációjához szükséges paraméterek teljes készletének pontos kiszámításában.

A vezető nemzetközi márkákhoz képest a Galaxy Fuse jelentős költség-teljesítmény-előnyt kínál azonos specifikációk és tanúsítványok mellett. A több mint 40 éves biztosítékgyártási szakértelmet, 48+ szabadalmat és számos nemzetközi tanúsítványt (UL/TUV/CE/CQC) kihasználva a Galaxy Fuse egyértelmű előnyöket mutat az anyagok, az ívoltási folyamatok és a rendszerkoordinációs képesség terén.

Végső gondolatok

Az egyenáramú mágneskapcsoló és a biztosíték közötti koordináció alapvetően a három dimenzió – időzítés, energia és paraméterek – precíziós egyeztetésén alapul. Pontos időzítés – a hibákat a megfelelő réteg kezeli. Helyezze be az I²t-et – a hő megfelelően oszlik el. Állítsa be a megfelelő feszültséget és áramerősséget – a hardverelemek nem veszélyeztetik egymást.

Mindhárom nélkülözhetetlen. Válasszon helyesen – a kontaktor és a biztosíték mindegyike megteszi a maga szerepét, védelmi rétegeket építve. Helytelenül válasszon – a legjobb esetben a védelem meghibásodik, a legrosszabb esetben a berendezés tönkremegy.

Galaxy Fuse – Több mint 40 éves elkötelezettség a kiváló minőségű biztosítékok iránt, elkötelezettek a töltőállomások és energiatároló rendszerek biztonságos és megbízható áramkörvédelmi megoldásai mellett.

A biztosíték kiválasztásával vagy a kontaktor koordinációjával kapcsolatos műszaki támogatásért kérjüklépjen kapcsolatba a Galaxy Fuse műszaki csapatával.
