Nagyfeszültség, alacsony feszültség, DC, AC… Hogyan válasszuk ki a megfelelő biztosítékot?

Az elektromos rendszerekben a biztosíték lehet a legigénytelenebb, mégis nélkülözhetetlen alkatrész. Csendesen őrzi minden áramkört és minden berendezést, a hiba pillanatában lép közbe, hogy feláldozza magát a rendszer biztonságáért. A piacon található termékek – nagy- és kisfeszültségű, váltóáramú és egyenáramú, általános célú és gyors működésű – termékek széles választékával szemben azonban a megfelelő kiválasztás olyan kihívás, amellyel minden mérnöknek és beszerzési szakembernek meg kell küzdenie.

Több mint 40 éves speciális gyártási tapasztalattal, Galaxy Fuse megérti, hogy a „megfelelő modell kiválasztása” az első védelmi vonal a pályabiztonság szempontjából. Ez a cikk végigvezeti Önt a biztosíték kiválasztásának alapvető logikáján három kulcsdimenzióból: feszültség, áramerősség és alkalmazás.

I. Feszültségdimenzió: A nagy és alacsony feszültség határa

A nagyfeszültségű és az alacsony feszültségű biztosítékok megkülönböztetésének kulcsa az alkalmazási forgatókönyveikben és az ívoltási képességeikben rejlik.

1. Alacsony feszültségű biztosítékok: Napi őrzők ipari és lakossági használatra

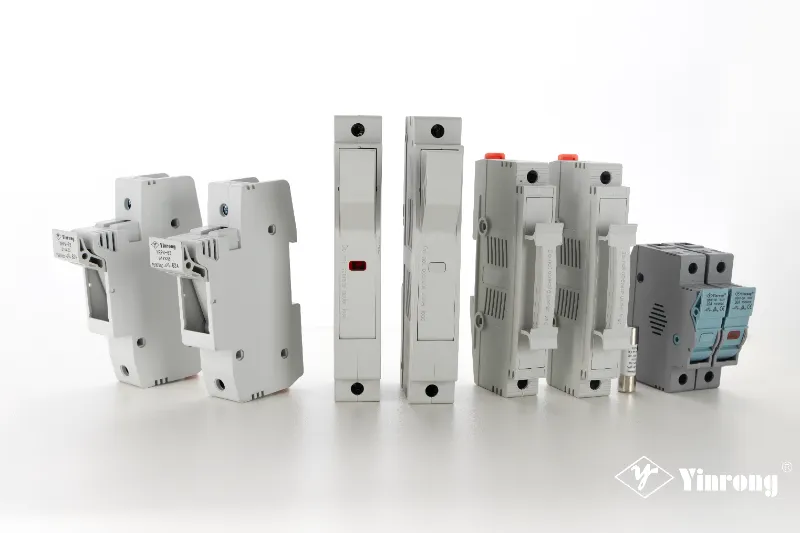

Az alacsony feszültségű biztosítékokat széles körben használják a mindennapi életben és az ipari vezérlési alkalmazásokban. A gyakori formák közé tartoznak a háztartási elosztódobozokban található porcelán dugaszolható típusok, a kapcsolószekrényekben becsavarható típusok, valamint az ipari berendezésekben általában megtalálható hengeres kazettás biztosítékok (töltőanyaggal vagy anélkül).

A Galaxy Fuse fő termékei ebben a kategóriában a négyzet alakú, nagy sebességű biztosítéksorozatok (plYRSA, NH/NT sorozat) és hengeres sorozat (mint plYRPV éshagyományos hengeres sorozat). Ezeket a termékeket elsősorban áramkörök, motorok és elektronikus berendezések túlterhelés- és rövidzárlat elleni védelmére tervezték 1500 V-ig és az alatti névleges feszültségig.

2. Nagyfeszültségű biztosítékok: Az energiaellátó rendszerek "biztonsági szelepei".

A nagyfeszültségű biztosítékokat kifejezetten az 1 kV feletti (például 3 kV, 10 kV és 35 kV) áramellátási rendszerekhez tervezték, amelyek általában kültéri alállomásokon és közüzemi oszlopokon találhatók.

Főleg áramkorlátozó típusok és lemorzsolódás típusokba sorolhatók. Az áramkorlátozó biztosítékokat jellemzően beltérben használják, amelyek rövidzárlat pillanatában képesek gyorsan megszakítani a nagy hibaáramot. A kieső biztosítékokat elsősorban kültéren használják, ahol a biztosítékcső működés után automatikusan leesik, látható szigetelőrést hozva létre, amely leválasztó funkcióként is szolgál.

II. Jelenlegi dimenzió: A kritikus vonal AC és DC között

Az egyenáramú és a váltakozóáramú biztosítékok soha nem használhatók felváltva – ez a legveszélyesebb és leggyakoribb hiba a biztosíték kiválasztásában.

1. AC biztosítékok: Munka a természettel

A váltakozó áramú áram időnként változtatja az irányt, és természetesen minden ciklusban áthalad a "nullán". A biztosítékok kihasználják ezt a jellemzőt – az ív természetesen kialszik az áram nulla-átlépésénél, ami viszonylag egyszerűvé teszi az AC biztosíték felépítését.

2. DC biztosítékok: kényszerkioltás

Az egyenáramnak nincs természetes nullapontja. Amint létrejön egy ív, úgy tartja fenn magát, mint egy égő gyufa, ami rendkívül nehézzé teszi az önkioltást. Ha tévedésből váltakozó áramú biztosítékot használnak egy egyenáramú áramkörben, az ívet nem lehet kioltani – ez a legjobb esetben a biztosíték felszakadásához, a legrosszabb esetben pedig a berendezés kigyulladásához vezet.

A Galaxy Fuse egyenáramú biztosítékait (amelyeket széles körben használnak töltőállomásokban, energiatároló rendszerekben és PV-inverterekben) kifejezetten ennek a kihívásnak a kezelésére tervezték: hosszabb csőtestek, bonyolultabb belső felépítés, ívnyújtás és -hasítás, nagy tisztaságú kvarchomok az intenzív hűtéshez, valamint vákuumszerű kikeményedési folyamat ragasztós töltéssel és magas-alacsony hőmérsékletű íves sütéssel együtt.

III. Alkalmazási dimenzió: A „gyorsan ható” titok az új energiakorszakban

A töltőállomások, napelemek és energiatárolási szektorokban, ahol a Galaxy Fuse nagy szakértelemmel rendelkezik, létezik egy speciális típusú biztosíték – a gyors működésű biztosíték (Nagy sebességű biztosíték) .

1. Védelmi cél: Félvezető eszközök

A gyors működésű biztosítékok nem a kábeleket védik, hanem a drága IGBT-ket, SiC MOSFET-eket, diódákat és egyéb félvezető tápegységeket. Ezek az alkatrészek rendkívül érzékenyek a túláramra – a rövidzárlatokat mikro- és ezredmásodperceken belül meg kell szakítani, különben a modulok végleg tönkremennek.

2. Alapmutató: I²t érték

Az I²t (amper-négyzetmásodperc) a kulcsparaméter a biztosíték áteresztő energiájának mérésére. A félvezető eszközök rövidzárlat-ellenállási képessége korlátozott – a gyorsan működő biztosítéknak rendkívül rövid időn belül meg kell szüntetnie a hibát, az I²t értéket az eszköz tűréshatárán belül tartva.

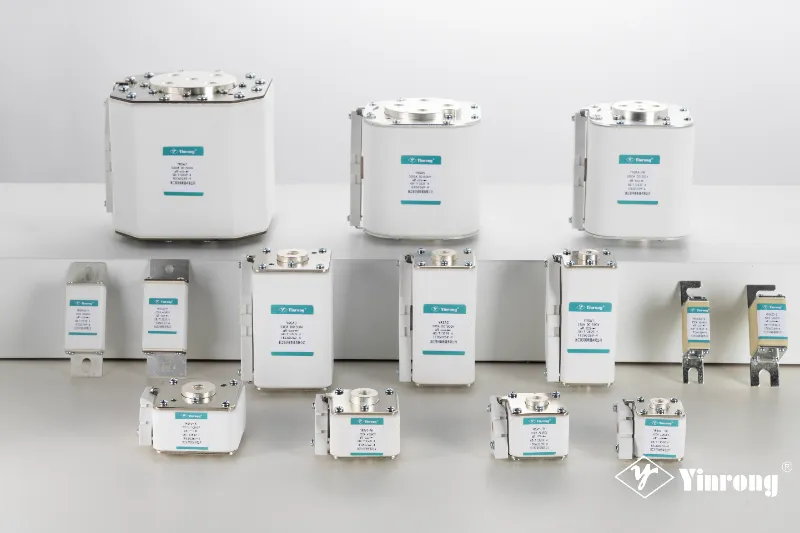

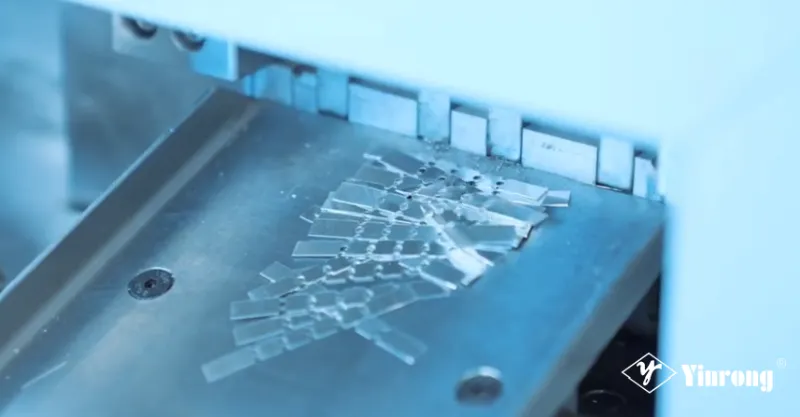

A Galaxy Fuse gyors működésű biztosítéksorozatai (például az AR-osztályú nagy sebességű biztosítékok) tiszta ezüst vagy ezüstözött rézszalag elemeket alkalmaznak, optimalizált nyakú szerkezeti kialakítással kombinálva, ezredmásodperces szintű reakciót érve el. Példaként az energiatároló rendszer nagysebességű biztosítékait vesszük figyelembe, a termékcsalád 500 V–1500 VDC névleges feszültséget fed le, kifejezetten egyenáramú busz védelmére és félvezető eszközök védelmére – biztosítva, hogy a biztosíték teljesítse „utolsó védelmi vonal” küldetését, mielőtt a chip megsérülne.

A gyors működésű és a hagyományos biztosítékok közötti alapvető különbségek

Végső gondolatok

Legyen szó a nagyfeszültség robusztusságáról, az alacsony feszültség mindenütt jelenlétéről, az egyenáram szigorúságáról vagy a gyorsan ható védelem sebességéről – a biztosítékok kiválasztása mindig is precíz tudomány volt. Válassza ki a rossz feszültséget, és az ívkioltás meghiúsul. Ha rossz áramtípust választ, a berendezés kigyullad. Ha rossz válaszsebességet választ, a drága tápegységek azonnal megsemmisülnek.

Több mint 40 éves iparági veteránként Galaxy Fuse elkötelezett amellett, hogy a legpontosabb védelmi megoldásokat kínálja minden jelenlegi helyzethez. Az 1980-ban alapított vállalat a kutatás-fejlesztést, a tesztelést, a gyártást és az értékesítést integrálja, elsősorban teljes sorozatú új energiabiztosítékokat gyárt PV-hez, energiatárolókhoz és töltőállomásokhoz. Termékeink megfelelnek a GB13539, IEC60269 és más nemzetközi szabványoknak, és világszerte több mint 80 országba és régióba exportálják.

Ha nem biztos abban, hogy melyik biztosítékot válassza összetett áramköréhez, kérjükforduljon a Galaxy Fuse műszaki csapatához. Professzionális adatainkat és széleskörű tapasztalatainkat felhasználjuk, hogy a legbiztonságosabb kiválasztási megoldást alakítsuk ki az Ön egyedi igényeinek megfelelően.
