Egy BESS-tűz után végre rájössz, hogy az aR és a gG nem ugyanaz

A töltőállomásokon, energiatároló rendszerekben, inverterekben és lítium-akkumulátorokban dolgozó cégtulajdonosok, mérnökök és beszerzési szakemberek számára fájdalmasan ismerős forgatókönyv: az alkatrészek költségeinek csökkentése érdekében a beszerzési csapat az olcsóbb megoldást választja – a dedikált aR gyors működésű biztosítékok elhagyásával az alacsony költségű, készen kapható gG lassan kioldó biztosítékok helyett.

Az árkülönbség alig néhány tucat jüan egységenként. Papíron a költségek csökkennek. Ha azonban rövidzárlat következik be a terepen a kötegszállítást követően, a matematika átfordul – a javítások, a tápmodul cserék, a vásárlók kompenzációja és a leállási veszteségek több tízezer jüan összegét teszik ki. A legrosszabb esetben a teljes energiatároló tartály lángba borul. Ez nem túlzás.

Az egyetlen biztosíték felügyelete az egész energiatárolási projektet veszélybe sodorhatja

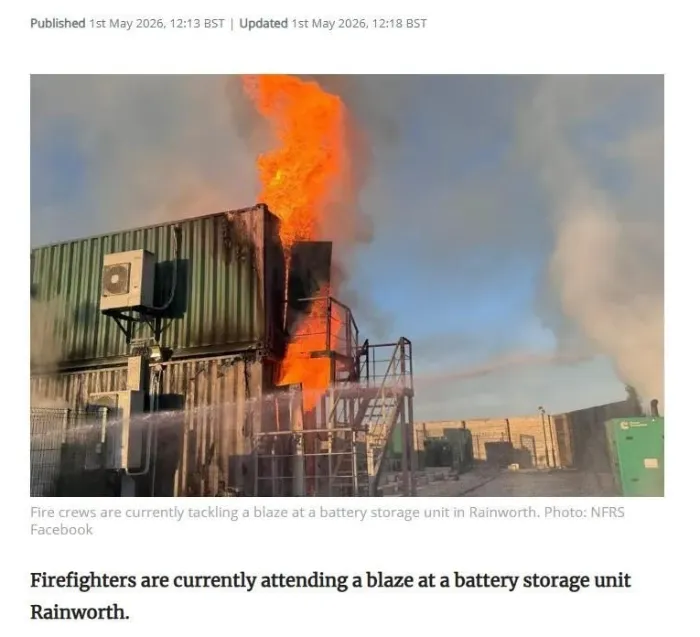

2026 májusában egy akkumulátoros energiatároló rendszer tűz ütött ki a Ruffs Lane szénbányában Rainworth közelében, Nottinghamshire államban (Egyesült Királyság). Sűrű fekete füst gomolygott két egymásra rakott tárolóedényből, mindkettőt lángok borították. A 7,5 MW/7,5 MWh névleges teljesítményű létesítményt LG akkumulátorokkal látták el, és 2017-ben állították üzembe – ez volt a hetedik hálózati léptékű BESS, amely megkezdte működését az Egyesült Királyságban.

Noha a hivatalos okot még vizsgálják, az ipari bennfentesek túlságosan is jól ismerik a mintát: a BESS-tüzek szinte mindig az elektromos védelem meghibásodásához kapcsolódnak. Az akkumulátorcsoportokban a rövidzárlati áramok nagy egyenfeszültséggel, hatalmas áramerősséggel rendelkeznek, és nincs természetes nulla-átlépési pont. Ha a védelmi eszközök nem megfelelőek, vagy nem megfelelő minőségűek, a hibaáramokat nem lehet időben törölni. Felgyülemlik a hő, és ennek eredményeként láncreakció lép fel – a tartály azután, hogy kigyullad.

A néhány tucat jüanba kerülő biztosíték a BESS teljes elvesztéséhez, hónapokig tartó leálláshoz, súlyos kártérítési igényekhez és hosszú távú márkakárosodáshoz vezethet. Ez egy kompromisszum megéri?

Sokan nem tesznek különbséget a gG Slow-Blow és az aR gyors működésű biztosítékok között

A széles körben elterjedt tévhit egyszerű: "Mindkettő biztosíték – ha az aktuális besorolás egyezik, akkor működni fog."

A gG biztosítékot eredetileg alacsony feszültségű elosztópanelekhez és kábeltúlterhelés elleni védelemhez tervezték lakossági és kiskereskedelmi váltóáramú alkalmazásokban – alacsony áramerősség és alacsony hibaenergia esetén. Egyenáramú töltőállomásba vagy energiatároló rendszerbe történő felszerelése olyan, mintha egy általános orvost kérnénk meg sürgősségi szívműtét elvégzésére. Az eltérés két kritikus hibát tár fel:

A lassú válasz nem képes felfogni a nagy rövidzárlati áramokat

A töltőállomásokon és energiatároló rendszereken belüli IGBT-k és SiC tápegységek rendkívül törékenyek. Rövidzárlat pillanatában a hatalmas túlfeszültség mikroszekundum alatt tönkreteheti a modult. A gG biztosítéknak hosszú ívezési ideje van, így hatalmas mennyiségű hibaenergia (I²t) tud áthaladni rajta. Mire a biztosíték végleg elhárítja a hibát – ha megtörténik – a drága tápegység már megsemmisült, a kontaktor érintkezőit lehegesztik, és az ív gyakran meggyújtja a környező anyagokat.

Nem megfelelő egyenáramú ívoltási képesség

Az egyenáramnak nincs természetes zéruspontja, így az ívkioltás eredendően nehézkes. A szabványos gG biztosítóelemek csak lazán töltött kvarchomokot tartalmaznak, professzionális ívoltó keverék vagy térhálósítási eljárások nélkül. Nagyfeszültségű egyenáramú rövidzárlati körülmények között az ívet nem lehet gyorsan eloltani, ami háztörésekhez, homokszivárgáshoz és a belső kábelek meggyulladásához vezethet – mindez a BESS konténerek tüzeinek klasszikus előfutára.

Mi különbözteti meg valójában a Galaxy Fuse aR félvezető gyors működésű biztosítékokat a gG-től?

A Galaxy Fuse nagy sebességű biztosítékok, amelyeket egyenáramú töltőállomásokhoz, energiatárolókhoz és inverterekhez terveztek, felülmúlják a hagyományos gG termékeket az anyagok, a gyártási folyamatok és a teljesítmény tekintetében:

A precízen szabályozott I²t az alapvető összetevők védelmét helyezi előtérbe

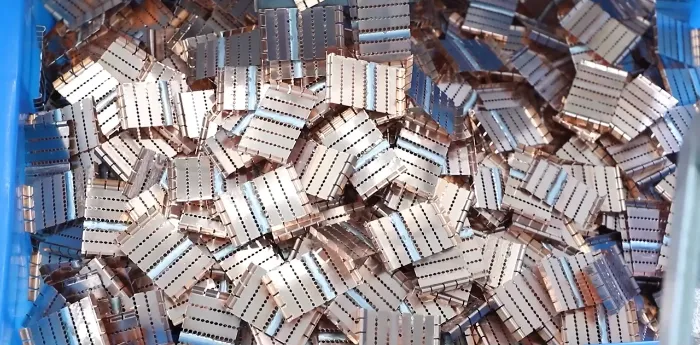

A Galaxy Fuse tiszta ezüstöt vagy ezüstözött réz olvadó elemeket használ – az ezüst vezetőképessége 1,6-szorosa a réznek, ami lényegesen gyorsabb reakciót biztosít. Az áteresztő I²t érték precíz korlátozásával a hibaenergiát elnyeli, és az áramkört ezredmásodperceken belül kitisztítja, minimalizálva az IGBT-k és a SiC-eszközök hőterhelését, és megóvja a drága teljesítmény-félvezetőket.

Az ezüstözött konstrukció kiváló ellenállást biztosít a fémek fáradásával és korróziójával szemben. Az ismételt töltési/kisütési műveletek során naponta be- és kikapcsolt berendezéssel a biztosíték hosszú távon is megbízható marad anélkül, hogy zavaró kioldódna.

Prémium anyagok, amelyeket igényes, magas hőmérsékletű környezetre terveztek

A biztosítékház 95%-ban nagy tisztaságú alumínium-oxid kerámiát használ, ami elutasítja az iparban általánosan előforduló, alacsony költségű, 75%-os kerámiát. Ez biztosítja a magas hőmérséklet toleranciát, a hősokkállóságot és a stabil szigetelést még zárt házakban vagy hosszan tartó kültéri napsugárzás esetén is. A nagy teljesítményű sorozatok tiszta réz csatlakozókat használnak (a sárgaréz árának kétszereséért), így alacsonyabb hőmérséklet-emelkedést biztosítanak teljes terhelés mellett, és kiküszöbölik az érintkezők túlmelegedését, ívképződését és lyukképződését.

Autóipari minőségű ívoltó kikeményítési eljárás

Az általános gG biztosítékok többsége egyszerűen meg van töltve laza kvarchomokkal, így a kikeményedési lépést teljesen kihagyják. A Galaxy Fuse nagy tisztaságú kvarchomokot használ speciális ívoltó keverékkel kombinálva, amelyet egy 8 órás magas-alacsony hőmérsékletű ciklusos térhálósítás követ. Az eredmény egy egyenletes sűrűségű, integrált töltőanyag, amely gyorsan elnyomja az íveket a rövidzárlati események során, biztosítva a ház felszakadását, a homok szivárgását, és alapvetően kiküszöböli a tűzveszélyt nagy megszakítási kapacitás mellett.

Teljes feszültség és megszakítási kapacitás lefedettség a nagyfeszültségű trendekhez

GAlaxy Biztosíték nagy sebességű biztosíték sorozat750V, 1000V és 1500VDC fedelet, akár DC250kA megszakítási kapacitással. Ez a teljes spektrumot felöleli a szabványos egyenáramú töltőktől a 800 V-os ultragyors töltőállomásokig és a nagyméretű C&I energiatároló rendszerekig. Minden sorozat rendelkezik UL, TUV, CE és CCC tanúsítvánnyal, leegyszerűsítve a hazai és export projektek jóváhagyását.

Megbízható iparági partner: Galaxy Fuse – több mint 40 éves kiválóság

Az 1980-ban alapított Zhejiang Galaxy Fuse Co., Ltd. egy professzionális biztosítékgyártó, amely integrálja a kutatás-fejlesztést, a tesztelést, a gyártást és az értékesítést. A vállalatot a korábbi Gépipari Minisztérium kulcsfontosságú vállalkozásaként és vezető hazai biztosítékgyártóként ismerik el.

Alapvető műszaki képességek:

●48+ közüzemi és találmányi szabadalom a biztosítékgyártásban; 2017-ben Nemzeti High-Tech Vállalkozásként ismerték el

● Tanúsított irányítási rendszerek: IATF16949, ISO9001, ISO14001 és ISO45001

●A termékek megfelelnek a GB13539, IEC60269, VDE0636 és más nemzetközi szabványoknak

● Több mint 80 országba és régióba exportálják, beleértve Európát, az Egyesült Államokat és Afrikát

Nagy sebességű biztosítékok energiatároló rendszerekhezkulcsfontosságú terület a Galaxy Fuse számára. A BESS-alkalmazások szigorú követelményeinek – akár 1500 V-os egyenfeszültség, több száz kiloamperes rövidzárlati áram, valamint az abszolút ívkioltás megbízhatóságának igénye zárt akkumulátoros környezetben – a Galaxy Fuse energiatároló sorozat termékei tiszta ezüst olvasztható elemeket és nagy tisztaságú, optimalizált, íves kvarttal kombinált szerkezetet alkalmaznak. Ez biztosítja a mikroszekundum szintű választ és a megbízható megszakítást szélsőséges hibaállapotok esetén.

Végső gondolatok

Az egységenkénti néhány tucat jüan különbség elhanyagolható egy töltőállomás vagy energiatároló rendszer összköltségében. De amit megvéd, az az egész rendszer legdrágább alkatrésze – a teljesítmény-félvezetők – és végső soron az eszköz megbízhatósága annak teljes élettartama alatt.

A Nottingham BESS tűz kijózanító emlékeztetőül szolgál: egy látszólag jelentéktelen alkatrész az egész biztonsági lánc leggyengébb láncszemévé válhat, ha hiba lép fel. Az energiatárolási és töltési infrastruktúra alapvetően különbözik az általános áramelosztástól. Magas egyenfeszültség, hatalmas rövidzárlati áramok és a természetes nulla-átlépés hiánya szigorú kiválasztást, precíz I²t koordinációt és kompromisszumok nélküli minőségellenőrzést igényel.

Ami igazán költséges, az nem egy megfelelően meghatározott, gyors működésű biztosíték – ez a lassan kiolvadó biztosíték, amelyről azt remélte, hogy soha nem kell működnie.

Galaxy Fusetöbb mint 40 éve elkötelezett a kiváló minőségű biztosítékok fejlesztésében, az anyagösszetételtől és a szerkezeti tervezéstől az ívoltási folyamatokig – minden lépést a nemzetközi iparági vezetőkhöz mértek. A töltőállomásokon, a BESS áramátalakító rendszereken és a fotovoltaikus invertereken keresztül a Galaxy Fuse nagysebességű biztosítékokat számos projektben telepítették világszerte, amit nagyszabású szállítások és hosszú távú helyszíni működés bizonyít.

A biztonság nem a kompromisszum területe. Technikai támogatás az energiatárolási vagy töltési infrastruktúra biztosítékainak kiválasztásához – az I²t koordinációtól a teljes rendszervédelmi megoldásokig –forduljon a Galaxy Fuse-hozműszaki csapat. Teljes körű mérnöki támogatást nyújtunk a projekt során.
