Gyorsan működő biztosíték a hagyományos biztosítékhoz képest: mi a valódi különbség?

Az erősáramú elektronikai rendszerek tervezésében a biztosíték kiválasztása közvetlenül meghatározza a berendezések biztonsági határait és a hibavédelem hatékonyságát. Amikor a gyors működésű biztosítékokkal szembesül a hagyományos biztosítékokkal szemben, sok mérnök hozzávetőleges döntéseket hoz kizárólag a névleges áram és feszültség alapján, figyelmen kívül hagyva az anyagtudomány, a válaszmechanizmusok és az alkalmazási forgatókönyvek alapvető különbségeit. Ez a felügyelet komoly kockázatokat jelenthet az új energia- és energiatároló rendszerekben.

Ez a cikk szisztematikus elemzést ad a gyors működésű biztosítékok és a hagyományos biztosítékok közötti alapvető különbségekről – a szerkezeti tervezéstől és a biztosító mechanizmusoktól az alkalmazási határokig –, hogy segítse a mérnököket a pontos kiválasztási döntések meghozatalában.

Szerkezet és anyagok: a "fémhuzaltól" a "precíziós olvasztható elemig"

Egy közönséges biztosíték olvadó eleme jellemzően geometriai alakú fémhuzalból készül, egyszerű szerkezettel és alacsony gyártási költséggel. Beolvadási logikája a túlterhelési áram által generált Joule hőre támaszkodik; amikor a hőfelhalmozódás eléri az olvadáspontot, az elem megolvad és kinyitja az áramkört. Ez a kialakítás alkalmassá teszi olyan helyzetekben, ahol a gyors reagálás nem kritikus, mint például a kábelek és vezetékek túlterhelés elleni védelme.

A gyors működésű biztosíték azonban mind anyagában, mind szerkezetében kifejezetten optimalizált. Olvadó eleme tiszta ezüstből, ezüstözött rézből vagy tiszta rézből készül, téglalap alakú vékony csíkként, szűkített kör alakú lyuknyakokkal és meghatározott helyeken előre elhelyezett alacsony olvadáspontú forrasztási pontokkal. A konstrukció ötletessége abban rejlik, hogy túlterhelés vagy alacsony többszörös rövidzárlati áram esetén először a forrasztási pont olvad meg, és kohászati ​​hatás révén felgyorsítja az elem gyors leszakadását a leszűkített nyakon, ami mikro- és ezredmásodpercek alatti áramkör megszakadást ér el.

Lényegében a közönséges biztosítékok a "természetes hőfelhalmozódáson" alapulnak, míg a gyors működésű biztosítékok "aktív gyorsított törést" érnek el szerkezet- és anyagtervezés révén – ez a legalapvetőbb különbség a kettő között.

Válaszsebesség: ezredmásodperc vs. mikroszekundum különbség

A válaszsebesség a legintuitívabb különbségtétel a két biztosítéktípus között.

A közönséges biztosítékok esetében a beolvadási idő fordítottan arányos a túlterhelési áram többszörösével: minél nagyobb az áramerősség, amely meghaladja a névleges értéket, annál rövidebb a biztosítéki idő; fordítva, kisebb túlterhelési többszöröseknél a beégetési idő több másodpercre vagy még hosszabbra is megnyúlhat. Ez az "idő-késleltetési" karakterisztika elfogadható a kábelvédelemben, mivel a kábelek bizonyos hőkapacitással és rövid távú túlterhelési képességgel rendelkeznek.

A gyors működésű biztosítékok teljesen másképp viselkednek. Az alacsony olvadáspontú forrasztási pontok "gyorsító" mechanizmusának és a leszűkített nyakszerkezet áramsűrűség-koncentráló hatásának köszönhetően a gyors működésű biztosítékok ezredmásodperceken vagy akár mikroszekundumokon belül kitisztíthatják az áramkört. Ezt az extrém sebességet nem öncélúan követik, hanem azért, hogy a hibaáramot a félvezető eszközök (például IGBT-k, SiC MOSFET-ek és egyenirányító diódák) elviselhető időn belül eltávolítsák – a félvezetők hőtűrése jellemzően csak ezredmásodperces nagyságrendű, és a hagyományos biztosítékok nem felelnek meg ennek a védelmi követelménynek.

Alkalmazási forgatókönyvek: A védelmi célok meghatározzák a kiválasztási logikát

A gyors működésű és a hagyományos biztosítékok alkalmazási határait természetesen a megfelelő válaszjellemzőik határozzák meg.

A közönséges biztosítékokat elsősorban a kábelek és vezetékek túlterhelés- és rövidzárlat elleni védelmére használják. A kábelek bizonyos hőtehetetlenséggel rendelkeznek; a rövid távú túlterhelések nem okoznak azonnal szigetelési károsodást, ezért a biztosítékok működésében bizonyos késleltetés megengedett. Ez megmagyarázza, hogy a közönséges biztosítékokat miért továbbra is széles körben használják az épületek elosztásában és az ipari távvezetékekben.

A gyors működésű biztosítékokat viszont a félvezető tápegységek és egyenirányító szerelvények védelmére tervezték. A fotovoltaikus inverterekben, egyenáramú töltőállomásokban és energiatároló konverterekben (PCS) az IGBT és a SiC modulok rendkívül érzékenyek a túlárammal szemben – rövidzárlat esetén az áramot több száz mikroszekundumon belül meg kell szüntetni, különben az eszköz maradandó károsodást szenved. A gyors működésű biztosítékok pontosan a megoldást erre a követelményre.

Különösen az energiatároló rendszerekben (ESS) kritikus fontosságú a nagy sebességű biztosítékok alkalmazása. Az akkumulátorcsoportokban a rövidzárlati áramok nagy egyenfeszültséggel, nagy áramerősséggel rendelkeznek, és nincs természetes nulla-átlépés, ami szigorú követelményeket támaszt a megszakítási kapacitással és az ívoltási teljesítménysel szemben. Az energiatárolásra szolgáló nagy sebességű egyenáramú biztosítékoknak nemcsak gyors reagálást kell biztosítaniuk, hanem megbízhatóan el kell oltaniuk az íveket anélkül, hogy nagyfeszültségű egyenáramú körülmények között megszakadnának, miközben elegendő megszakítóképességet kell biztosítaniuk az akkumulátorcsoportok által kibocsátott rendkívül nagy rövidzárlati áramok kezelésére.

IEC-osztályozás: Technikai szakadék aR és gG között

A Nemzetközi Elektrotechnikai Bizottság (IEC) biztosítékszabványai szempontjából a gyors működésű és a közönséges biztosítékok közötti különbséget tovább kell számszerűsíteni és szabványosítani.

A normál biztosítékok jellemzően agG(teljes körű kábelvédelem) osztály, teljes túlterhelés- és rövidzárlatvédelmet kínál, de viszonylag hosszabb üzemidővel, általános elosztásra és kábelvédelemre alkalmas.

A gyors működésű biztosítékok aaR(részleges tartományú félvezető védelem) osztály. Az aR biztosítékokat kifejezetten a félvezető eszközök védelmére tervezték, rendkívül alacsony I²t értékkel (áteresztő energia) és erős áramkorlátozó képességgel. Le tudják vágni a hibaáramot a hiba nagyon korai szakaszában, korlátozva a hibaenergiát a félvezető eszközök ellenálló képességén belül. Az aR biztosítékok nem kezelik az alacsony többszörös túlterhelés elleni védelmet – ez a funkció a vezérlőrendszerekhez vagy mágneskapcsolókhoz van hozzárendelve, egyértelmű funkcionális hierarchiát alkotva.

Galaxy Fuse: Nagy sebességű biztosítékmegoldások új energiához és energiatároláshoz

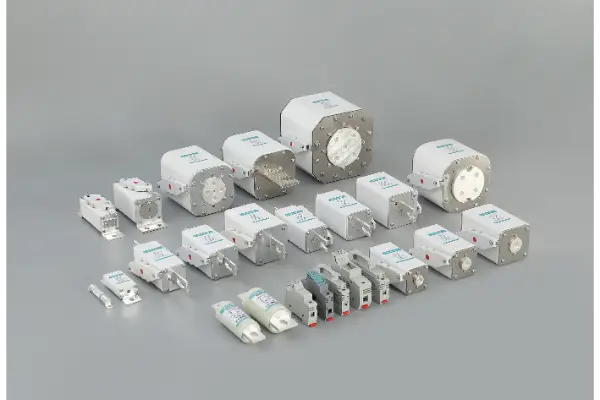

Galaxy Fusetöbb mint 40 éves tapasztalattal rendelkezik a biztosítékok kutatás-fejlesztésében és gyártásában, mélyreható műszaki szakértelemre építve a gyors működésű biztosítékok szegmensében. Az olyan új energetikai alkalmazásokhoz, mint a fotovoltaikus inverterek, egyenáramú töltőállomások és energiatároló átalakítók, a Galaxy Fuse a nagy teljesítményű, nagy sebességű biztosítékok átfogó választékát kínálja.

Energiatároló rendszerhez dedikált nagy sebességű biztosítékokkulcsfontosságú terület a Galaxy Fuse számára. Az energiatároló rendszerek sokkal többet igényelnek a biztosítékoktól, mint az általános ipari alkalmazások: 1500 V-ig terjedő egyenfeszültség, több száz kiloampert elérő rövidzárlati áram, valamint az abszolút ívkioltás és megszakítási megbízhatóság igénye zárt akkumulátorkörnyezetben. A Galaxy Fuse energiatároló sorozat termékei tiszta ezüst olvadó elemeket és nagy tisztaságú kvarchomok ívoltó közeget használnak, optimalizált nyakú szerkezeti kialakítással kombinálva, hogy biztosítsák a mikromásodperces szintű választ és a megbízható megszakítást szélsőséges hibaviszonyok között.

Alapvető műszaki előnyök:

●Tiszta ezüst / ezüstözött réz elemek:Az alacsony olvadáspont és a nagy vezetőképesség gyors reagálást biztosít

●Optimalizált nyakú szerkezet:A fixáló pontok precíz vezérlése a folyamatos ívmegszakítás érdekében

● Nagy tisztaságú kvarchomokos ívoltás:Gyorsan elnyeli az ívenergiát, és elnyomja a visszacsapódást

●Teljes minősítés:A termékek megfelelnek az IEC60269, GB13539 és más nemzetközi szabványoknak, és több sorozattal rendelkeznek UL, TUV és CE tanúsítvánnyal.

● Teljes műszaki adatok támogatása:Mért I²t görbéket és lekapcsolási áramgörbéket biztosít, megkönnyítve a pontos rendszervédelmi koordinációs számításokat a mérnökök számára

Következtetés

A gyors működésű és a közönséges biztosítékok közötti különbség messze túlmutat a felületi szintű „gyors kontra lassú” között. Az anyagválasztástól és a szerkezeti optimalizálástól a válaszmechanizmusokig és az IEC-besorolásig a kettő teljesen eltérő védelmi filozófiát képvisel.

A hagyományos biztosítékok védik a kábelek "hőkapacitását"; gyors működésű biztosítékok védik a félvezetők "törékeny ablakát". Napjaink gyorsan növekvő új energia- és energiatárolási ágazataiban a gyors működésű biztosítékok egyedi értékének megértése és megfelelő felhasználása minden teljesítményelektronikai mérnök számára elengedhetetlen készség.

Galaxy Fuse – több mint 46 éves elkötelezettség a magas színvonalú biztosítékgyártás mellett, biztonságos és megbízható áramkörvédelmi megoldások biztosítása globális új energia- és energiatároló rendszerek számára.

Ha műszaki támogatást szeretne kapni az energiatároláshoz vagy új energiafelszereléshez szükséges nagy sebességű biztosíték kiválasztásához, kérjükforduljon a Galaxy Fuse-hozműszaki csapat.
