Hogyan működnek együtt az egyenáramú mágneskapcsolók és a biztosítékok?

I. Funkcionális definíció: Kétrétegű védelmi architektúra világosan meghatározott szerepekkel

DC mágneskapcsoló: Vezérelhető végrehajtó kapcsoló

Az egyenáramú mágneskapcsoló egy elektromechanikus kapcsolóeszköz, amely nagy teljesítményű egyenáramú áramköröket csatlakoztat és leválaszt a vezérlőrendszer parancsai alapján. A töltőállomások alapvető funkciói a következők:

• Töltés indításának/leállításának vezérlése: Bezárul a töltési útvonal létrehozásához a BMS vagy a töltésvezérlő parancsára, és megnyílik a csatlakozás befejezésekor.

•Vészhelyzeti szigetelés: Ellenőrzött tápfeszültség-lekapcsolást hajt végre parancsok fogadásakor, ha a rendszer rendellenes állapotokat, például túlmelegedést, túlfeszültséget vagy szigetelési hibákat észlel.

•Feltöltés előtti kezelés: Előtöltési ellenállással működik, hogy korlátozza a bekapcsolási áramot, mielőtt a fő áramkör feszültség alá kerül, védve a busz kondenzátorait.

Egyenáramú biztosíték: passzív végső védelmi eszköz

A biztosíték egy egyszer használatos védőelem, amely megbízhatóan megszakítja a hibaáramokat, mielőtt azok visszafordíthatatlan károsodást okoznának. Az egyenáramú töltőállomásokban használt félvezető minőségű, gyors működésű biztosítékok és a hagyományos ipari biztosítékok közötti alapvető különbségek a következők:

•Mikromásodperces szintű válasz: Sokkal gyorsabb, mint a kontaktor mechanikus működtetéséhez szükséges több tíz milliszekundum.

•Áramkorlátozó jellemzők: Korlátozza a hibaáram-energiát a lefelé irányuló tápegységek (IGBT/SiC) ellenállási határain belül.

•Egyenáramú ívoltó képesség: Megbízható megszakítás 500V–1500V DC rendszerekben, újragyulladás veszélye nélkül.

•Pozícionálási összefoglaló: A kontaktor a vezérelt „biztonsági kapu”; a biztosíték a nélkülözhetetlen "utolsó védelmi vonal".

II. A koordinált egyeztetés mérnöki logikája

A töltőállomás védelmi kialakítása korántsem annyi, hogy egyszerűen két eszközt kell ugyanabba a házba helyezni. Koordinációs kapcsolatuk alkotja a réteges védelmi architektúra alapvető technikai logikáját.

Tipikus teljesítményáramkör topológia

Hálózati bemenet → AC/DC modul → DC busz → biztosíték → főkontaktor → előtöltő kontaktor + ellenállás → jármű interfész

Védelmi hierarchia és válaszidőzítés

Tipikus hibamódok a nem megfelelő koordinációból

Alapvető tervezési kritérium: A biztosíték I²t áteresztési értékének szigorúan kisebbnek kell lennie, mint a védett kontaktor rövidzárlati ellenállásának I²t értéke.

III. Öt kulcsfontosságú műszaki paraméter az egyeztetéshez és a kiválasztáshoz

1. Névleges feszültség: DC-specifikus, bőséges tartalékkal

Mivel az egyenáramnak nincs természetes nulla-keresztezési pontja, az ív kioltása sokkal nehezebb, mint a váltakozó áramú rendszerekben. Ezért a DC-specifikus eszközök kiválasztásának logikája alapvetően különbözik a váltakozó áramú eszközöktől.

Kiválasztási elv: Mind a biztosíték, mind a mágneskapcsoló névleges feszültségének ≥ a rendszer maximális egyenáramú buszfeszültségének kell lennie.

•800V töltőplatform → Javasolt 1000V DC vagy magasabb névleges feszültség

•1500V-os energiatároló rendszer → 1500V DC vagy magasabb besorolást kell választani

Mérnöki figyelmeztetés: Szigorúan tiltsa az AC-kategóriás termékek DC-specifikus eszközökkel való helyettesítését. Ha nem sikerül hatékonyan eloltani az ívet a hiba megszakítása közben, az katasztrofális következményekhez vezethet.

2. Névleges áramerősség: A mágneskapcsolók határértéke, a biztosítékok I²t számítása

DC kontaktor:

•A folyamatos névleges áramnak meg kell haladnia a töltőállomás maximális kimeneti áramát.

• Mérnöki tapasztalati tényező: Az ajánlott választás körülbelül 1,2×.

DC biztosíték:

• A kiválasztás nem alapulhat kizárólag a névleges áramon; Az I²t-t és a megszakítóképességet átfogóan értékelni kell.

• Az I²t biztosítékolvadásnak a védett félvezető modul (IGBT/SiC) I²t ellenállása alatt kell lennie.

• Mérnöki tapasztalati tényező: Az ajánlott választás körülbelül 1,5×.

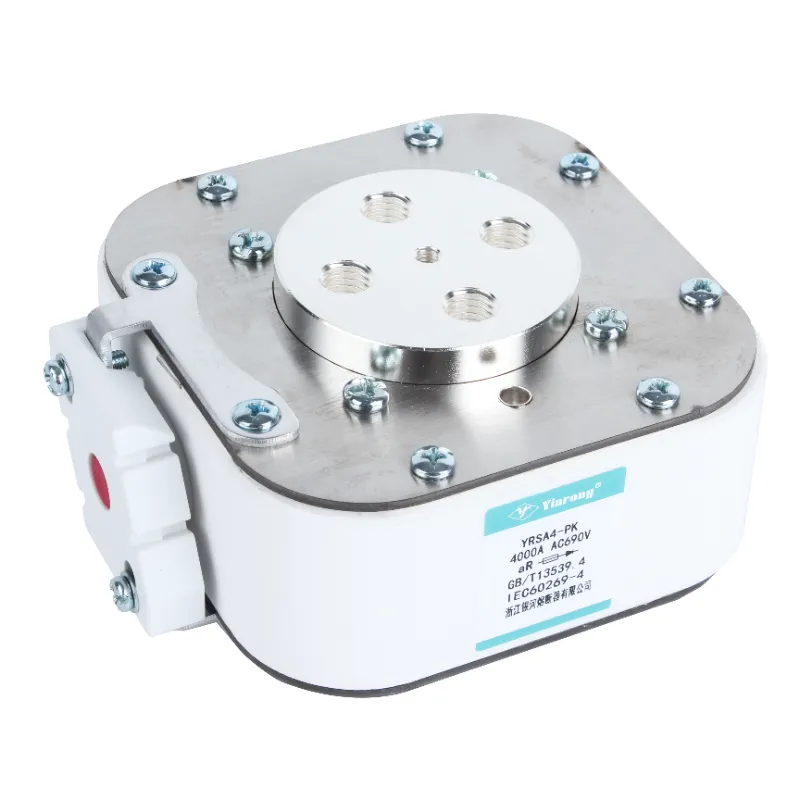

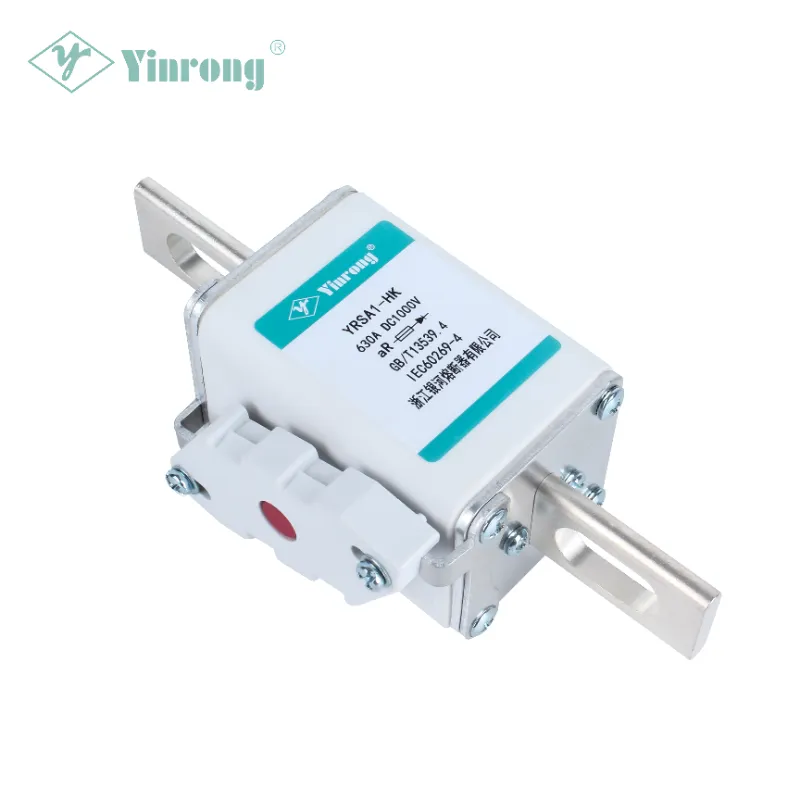

A YRSA sorozat A Zhejiang Galaxy Fuse 690 V és 1500 V közötti névleges feszültségeket és 10 A és 3000 A közötti névleges áramokat fedi le, ezüstözött tiszta réz vagy tiszta ezüst változó keresztmetszetű biztosítóelemekkel, amelyek nagy szilárdságú alumínium-oxid kerámia csövekben vannak elhelyezve, és nagy tisztaságú, közepesen tiszta ívtisztítású kvarctisztítású.

3. I²t Koordináció: Az illeszkedő tervezés alapvető paramétere

Az I²t (amper-négyzet-másodperc) a legkritikusabb mennyiségi mutató a biztosíték és a kontaktor illesztésének kiválasztásában.

Kiválasztási kényszerviszonyok:

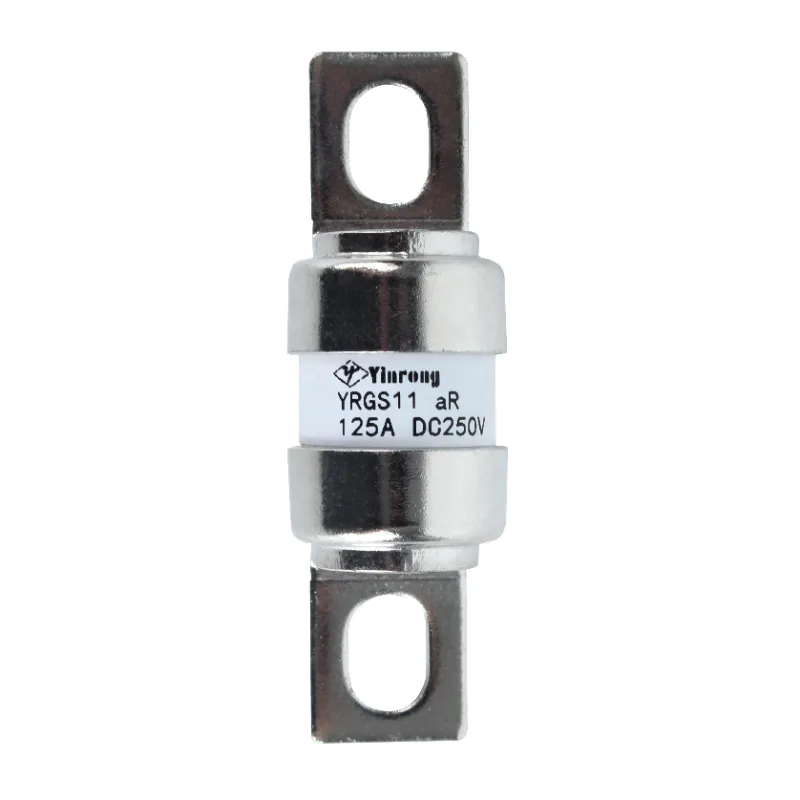

A Galaxy Fuse gyors működésű biztosítéksorozata alacsony I²t értékkel, erős áramkorlátozó képességgel és nagy megszakítóképességgel rendelkezik, így alkalmas félvezető eszközök és komplett berendezések rövidzárlat elleni védelmére.

4. Idő-áram szelektív koordináció

A többszintű védelmi architektúrában először a hibaponthoz legközelebb eső védőberendezésnek kell működnie.

5. Környezeti hőmérséklet és leértékelés

A töltőállomásokat a környezet széles skálájában telepítik, a műszaki követelmények -40°C alacsony hőmérséklettől +85°C magas hőmérsékletig terjednek. Mind a biztosítékokat, mind a kontaktorokat a tényleges környezeti hőmérsékletnek megfelelően le kell csökkenteni.

IV. Galaxy Fuse: Professzionális választás az egyenáramú töltőállomás védelmére

1980-ban alapították,Zhejiang Galaxy Fuse Co., Ltd. egy professzionális biztosítékkal foglalkozó vállalkozás, amely integrálja a kutatás-fejlesztést, a tesztelést, a gyártást, az értékesítést és az importot/exportot. A korábbi gépgyártási minisztérium alá tartozó kulcsfontosságú vállalkozásként és Kína vezető biztosítékgyártójaként a vállalat fő termékei közé tartoznak a fotovoltaikus egyenáramú biztosítékok, az új energetikai járművek biztosítékai és a töltőállomások biztosítékai. A termékek megfelelnek az IEC 60269, GB/T 13539.4 és más nemzetközi és hazai szabványoknak, és több mint 80 országba és régióba exportálják őket, beleértve Európát, Amerikát, Délkelet-Ázsiát és a Közel-Keletet.

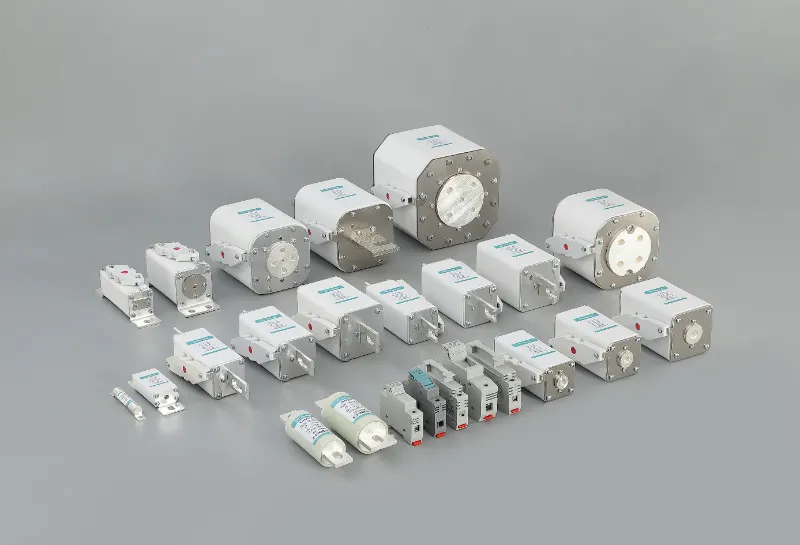

Töltőállomásokhoz ajánlott DC védelmi terméksorozat

A Galaxy Fuse alapvető műszaki előnyei

•Teljes sorozatú nemzetközi tanúsítványok: Több sorozat teljesítette a TÜV, UL, CE és CQC tanúsítványokat. Az irányítási rendszerek az IATF 16949, ISO 9001, ISO 14001 és ISO 45001 szabványokat foglalják magukban.

•Érett koordinációs megoldások: Széles körű mérnöki koordinációs tapasztalat a főáramú DC mágneskapcsolókkal és kiforrott kiválasztási megoldásokkal.

• Teljes műszaki adatok támogatása: Mért I²t görbéket és vágási áramgörbéket biztosít, hogy megkönnyítse a kontaktorokkal való pontos koordinációs számításokat.

• Mély technikai felhalmozás: Több mint 48 használati minta- és találmányi szabadalommal rendelkezik a biztosítékok gyártásához, és 2017-ben nemzeti csúcstechnológiai vállalkozásként ismerték el.

• Szabványos iparági részvétel: A termékek megfelelnek a GB/T 13539.4, az IEC 60269 és számos más nemzetközi és hazai szabványnak.

V. Következtetés

Az egyenáramú töltőállomások mágneskapcsolóinak és biztosítékainak illesztése technikailag a következőképpen foglalható össze: funkcionális rétegezés, időzítési koordináció és paraméterek összekapcsolása.

•A biztosíték mikroszekundumos szintű rövidzárlati árammegszakítást vállal az IGBT/SiC és más teljesítmény-félvezetők biztonsága érdekében.

•A kontaktor felelős az ellenőrzött kapcsoláskezelésért, a normál start/stop és vészleválasztó parancsok végrehajtásáért.

•A kettő kölcsönös tartalék redundanciaként szolgál, kettős biztonsági korlátot alkotva.

Megfelelő párosítás esetén mindegyik réteges védekezéssel látja el a saját feladatait; ha nem illeszkedik, a következmények a védelmi meghibásodástól a berendezés kiégéséig terjednek.

Több mint 40 éves elkötelezettséggel a kiváló minőségű biztosítékok kutatás-fejlesztése és gyártása iránt, a Galaxy Fuse elkötelezett amellett, hogy biztonságos és megbízható áramkörvédelmi megoldásokat kínáljon az egyenáramú töltőállomásokhoz.

Az egyenáramú töltőállomás-védelmi rendszerek biztosítékainak kiválasztásához vagy a kontaktorokkal való egyeztetéshez műszaki támogatásért kérjükforduljon a Galaxy Fuse műszaki csapatához.
