Biztosíték kiválasztása: alapvető lépések és legfontosabb szempontok

A biztosítékokat széles körben elismerik az elektromos rendszerekben, mint az utolsó védelmi vonalat a túláramhiba ellen – helyes megválasztásuk közvetlenül meghatározza a hibamegszakítási képességet és a berendezések biztonsági határait. A nem megfelelő kiválasztás nemcsak a berendezések gyakori áramkimaradásaihoz vezet, hanem súlyos baleseteket is okozhat, például tüzet vagy robbanást. Azonban számos összetett paraméterrel szembesülve, mint például a névleges feszültség, az áram jelleggörbéi, a megszakítási kapacitás és a hőmérséklet-csökkenés, sok mérnök és beszerzési személyzet gyakran bizonytalan abban, hogy hol kezdje. Az áramkörvédelmi alkatrészek professzionális szállítójakéntGalaxy Fuseévek óta mélyen foglalkozik a biztosítékokkal és az áramelosztás elleni védelemmel, és a biztosítékok teljes skáláját kínálja, beleértve a gL/gG lassú tisztaságú, gyors működésű és egyenáram-specifikus típusokat, segítve az ügyfeleket a biztonságos, pontos és megbízható túlterhelés és rövidzárlat elleni védelem elérésében. Ez a cikk, amely a nemzetközi kiválasztási szabványokat gyakorlati tapasztalattal ötvözi, szisztematikusan felvázolja a biztosíték kiválasztásának alapvető lépéseit és legfontosabb szempontjait, segít a megfelelő döntések meghozatalában olyan méretek alapján, mint a feszültség, az áram, a jelleggörbék és a megszakítási kapacitás, valamint világos, használható kiválasztási útmutatót ad.

1. Határozza meg a névleges feszültséget:

A biztosíték névleges feszültségének egyenlőnek vagy nagyobbnak kell lennie a védett áramkör maximális üzemi feszültségével (beleértve az esetleges tranziens túlfeszültségeket is). Az egyenáramú áramköröknél különös figyelmet kell fordítani a kifejezetten egyenáramra tervezett biztosítékok kiválasztására, mert az egyenáramú ív megszakítása sokkal nehezebb, mint a váltakozó áramú ív megszakítása.

2. Határozza meg az aktuális besorolást (legkritikusabb és legösszetettebb)

Normál üzemi áram:

Pontosan mérje meg vagy számítsa ki az áramkör által felvett folyamatos áramot normál üzemi körülmények között. A biztosíték névleges áramának nagyobbnak kell lennie, mint az áramkör normál üzemi árama, és kisebbnek kell lennie a védett vezeték vagy a komponensek biztonságos áramvezető képességénél.

3. Főbb szempontok a névleges áram kiválasztásához

(1) Biztosíték jelleggörbe

Tekintse meg a gyártó idő-áram jelleggörbéjét.

Győződjön meg arról, hogy normál üzemi áram mellett a biztosíték nem old ki (azaz a biztosíték működési ideje hosszabb, mint a normál üzemi árampont).

Védelmet igénylő túlterhelés vagy rövidzárlati áramok esetén a biztosítéknak kellően rövid időn belül biztonságosan ki kell oldania (azaz a görbe a túlterhelési/zárlati ponttól balra van).

(2) Túlterhelés elleni védelem

Az indításkor bekapcsolási árammal rendelkező berendezéseknél, például motoroknál és transzformátoroknál, a biztosítéknak el kell viselnie az indítási (túlfeszültség) áramot anélkül, hogy a megengedett indítási időn belül kiürülne (válasszon megfelelő I²t értékű biztosítékot).

Ugyanakkor, amikor túlterhelés lép fel (például a névleges áram 1,5-6-szorosa), a biztosítéknak a berendezés megengedett túlterhelési idején belül kell kioldania. Válasszon lassú tisztaságú vagy késleltetett biztosítékokat (pl. gL/gG, T típusú).

(3) Rövidzárlat elleni védelem

A biztosítéknak rendkívül rövid időn belül (általában ezredmásodpercben) meg kell szakítania a nagyon nagy rövidzárlati áramokat, hogy elkerülje a berendezés károsodását és a tüzet. Elegendő megszakítóképesség szükséges (lásd a következő részt).

(4) A hőmérséklet csökkentése

Magas környezeti hőmérséklet esetén a biztosíték áramerőssége csökken. Tekintse meg az adatlapot, és végezzen lecsökkentési számításokat a maximális tényleges telepítési környezeti hőmérséklet alapján. Például 55°C-os környezeti hőmérsékleten szükség lehet olyan biztosíték kiválasztására, amelynek névleges árama legalább 50%-kal nagyobb, mint a normál üzemi áram. Kerülje a biztosítékok beszerelését zárt, magas hőmérsékletű helyiségekbe vagy hőt termelő alkatrészek közelébe.

(5) Túlfeszültségek és öregedés

A gyakori indítási impulzusok vagy a tartós enyhe túlterhelés felgyorsíthatja a biztosíték elöregedését, ami normál üzemi áram mellett is kioldását okozhatja. Értékelje a tényleges működés aktuális ingadozásait.

4. Határozza meg a megszakítási kapacitást (megszakítási érték)

A biztosíték névleges megszakítóképességének nagyobbnak vagy egyenlőnek kell lennie, mint a védett áramkörben előforduló legnagyobb várható hibaáram (jellemzően a beépítési pont rövidzárlati árama). A végső áramkörök vagy háztartási áramkörök esetében a megszakítási kapacitás több ezer amper (pl. 6 kA) lehet. A nagy transzformátorok közelében elhelyezett ipari főelosztó táblák esetében a megszakítási kapacitásnak több tíz vagy akár több száz kiloampernek kell lennie (pl. 50 kA, 100 kA vagy nagyobb). Ha nem megfelelő megszakítóképességű biztosítékot választ, a biztosíték kiszakadhat, vagy nem sikerül megbízhatóan kioltani az ívet nagy hibaáram megszakítása esetén, ami súlyos balesetekhez vezethet.

Kritikus biztonsági figyelmeztetések

Nincs csere:

Soha ne használjon a megadottnál nagyobb névleges áramerősségű biztosítékot, és ne cserélje ki a biztosítékot vezetékre (réz vagy vas). Ez komoly tűzveszélyt jelent.

Vigyázat a DC-vel:

Egyenáramú rendszerekben mindig olyan biztosítékokat használjon, amelyek egyértelműen meg vannak jelölve a DC névleges értékkel és megfelelő névleges feszültséggel rendelkeznek. Előfordulhat, hogy az AC biztosítékok nem szakítják meg biztonságosan az egyenáramú hibaáramot.

Az elégtelen megszakítóképesség veszélye:

Az elégtelen megszakítóképességű biztosíték nagy zárlati áram megszakításakor felrobbanhat, ívet és repülő törmeléket keltve – rendkívül veszélyes.

Csere szabály:

A biztosíték kioldása után mindig azonosítsa és szüntesse meg a hiba okát, majd cserélje ki egy ugyanolyan típusú és azonos névleges teljesítményű biztosítékra.

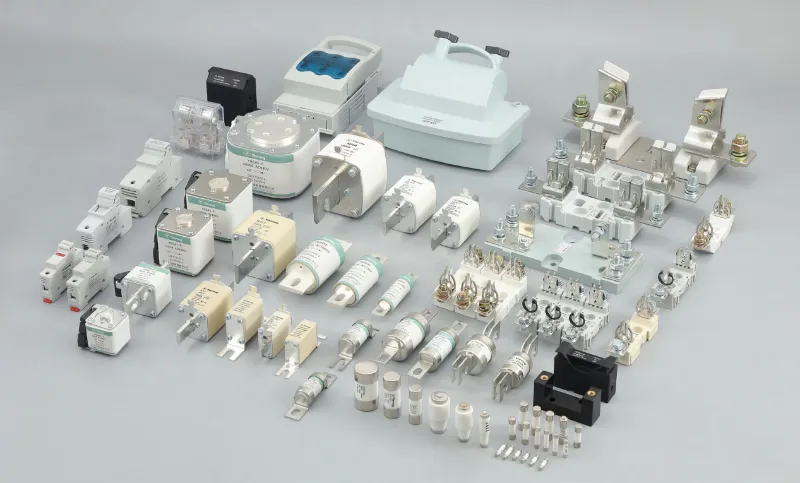

A biztosíték kiválasztása korántsem olyan egyszerű, mint „csak válasszon egy nagyobb névleges értéket” – ehhez több változó átfogó mérlegelése szükséges, mint például a feszültség, az áram, a környezeti hőmérséklet, a bekapcsolási áram és a rövidzárlati energia. A helytelen választás a védelmi berendezést hatástalanná teheti, vagy akár baleset forrása is lehet. A Galaxy Fuse teljes skáláját kínáljabiztosíték termékek1A-tól 2000A-ig, AC 250V/500V/690V és DC 150V/500V/1000V, beleértve a gG/gL általános célú biztosítékokat, aM motorvédő biztosítékokat, gyors működésű félvezető védőbiztosítékokat és PV/energiatároló egyenáram-specifikus biztosítékokat. Teljes idő-áram görbéket és I²t kiválasztási adattámogatást is biztosítunk. Technikai csapatunk segítséget nyújt Önnek az olyan mélyreható kiválasztási szolgáltatásokban, mint a leértékelési számítások, a megszakítási kapacitás ellenőrzése és az öregedési élettartam felmérése.
