Fotovoltaikus biztosítékanyag -különbségek és megkülönböztetések

I. Bevezetés

A fotovoltaikus (PV) biztosítékok kritikus elemek a fotovoltaikus energiarendszerek biztonságának és védelmének biztosításában. Az áramköröket megóvják a túláramlásoktól, elősegítik a rendszer károsodását és biztosítják a hosszú távú megbízhatóságot. A fotovoltaikus biztosítékok építéséhez felhasznált anyagok jelentősen befolyásolják teljesítményüket, ideértve a jelenlegi besorolást, a hőmérsékleti toleranciát és a válaszidőt.

Ebben a cikkben megvizsgáljuk a fotovoltaikus biztosítékokban felhasznált anyagok közötti különbségeket, ezeknek az anyagoknak a biztosíték teljesítményére gyakorolt hatását, és hogyan lehet kiválasztani a megfelelő biztosítékot a különféle alkalmazásokhoz. Ezenkívül kiemeljük a termékeketZhejiang Galaxy Fuse Co., Ltd.és referencia nemzetközileg elismertIECA biztosítékvédelemre vonatkozó szabványok.

Ii. A fotovoltaikus biztosítékokban használt fő anyagok

(A) biztosítékelemanyagok

1. Egyeshuzal

○ Jellemzők:Ezüst kiváló elektromos vezetőképességet, alacsony ellenállást és mérsékelt olvadási pontot kínál. Ideális olyan magas áramú alkalmazásokhoz, amelyek gyors reagálási időket igényelnek.

○ Alkalmazások:Az ezüst huzal biztosítékok különösen alkalmasak nagyszabású központosított PV-erőművek számára, ahol a nagy megbízhatóság és a minimális leállási idő elengedhetetlen.

Példa termék:AYrs94fa nagysebességű biztosíték-tólZhejiang Galaxy Fuse Co., Ltd.Fejlett anyagokat használ a nagysebességű védelemhez nagyszabású PV rendszerekben. A 700 V -ra és a 400A -ra besorolva ezt a biztosítékot úgy tervezték, hogy hatékonyan kezelje a nagyáramú túlterheléseket és a rövid áramköröket.

○ Tudjon meg többet az YRS94FA nagysebességű biztosítékról

2.Copper vezeték

○ Jellemzők:A réz az ezüst költséghatékony alternatívája, jó vezetőképességet kínálva, bár hajlamosabb az oxidációra a magas hőmérsékletű környezetben.

○ Alkalmazások:A rézhuzal -biztosítékokat általában használják az elosztott PV rendszerekben, például a lakóépeti tetőtéri napenergia, ahol az elektromos környezet kevésbé szélsőséges.

(

○ Jellemzők:Az olyan ötvözetek, mint az ón-biismut, pontos ellenőrzést nyújtanak az olvadási pontok és az aktuális besorolások felett, így ideálisak az érzékeny elektronikus védelemhez.

○ Alkalmazások:Ezeket a biztosítékokat széles körben használják a fotovoltaikus inverterekben, ahol a védelemnek pontosnak és kompaktnak is kell lennie.

B) Szigetelő anyagok

1.Cerámi

○Jellemzők:A kerámia kiváló magas hőmérsékletű ellenállást, mechanikai szilárdságot és kiváló elektromos szigetelési tulajdonságokat biztosít.

○Alkalmazások:A kerámia által szigetelt biztosítékokat általában nagyfeszültségű PV rendszerekben használják, ahol a szigetelés integritása rendkívüli körülmények között kritikus.

2. Glass rost

○Jellemzők:Az üvegszál jó hőállóságot, rugalmasságot és könnyű feldolgozást kínál különféle formákba.

○Alkalmazások:Az üvegszálat általában a PV biztosítékok külső burkolatában és belső szigetelő alkotóelemeiben használják.

3. Plasztikus (például poliészter és műszaki műanyagok)

○Jellemzők:A műanyagok olcsóak, jó elektromos szigetelést biztosítanak, és alkalmasak mérsékelt hőmérsékleti környezetre.

○Alkalmazások:A műanyag által szigetelt biztosítékok ideálisak alacsonyabb költségű alkalmazásokhoz, például lakossági PV rendszerekhez.

Iii. A fotovoltaikus biztosítékok teljesítménybeli különbségei az anyagok alapján

A) Elektromos teljesítmény

1. Homling tulajdonságok

○ Az ezüst huzal biztosítékok nagyon érzékenyek, és rövidzárlat esetén gyorsan felrobbantak, megvédve a rendszert a további károktól.

Az oalloy huzal biztosítékok, például az ón-biismutból készültek, pontosabb védelmet biztosítanak, pontos védelmet biztosítva.

2.A feszültség és áram

○ A kerámia által szigetelt biztosítékok általában nagyobb feszültség-besorolást mutatnak, mint a műanyag-szigetelt biztosítékok, így alkalmassá teszik azokat nagyfeszültségű alkalmazásokra. AYrs93f nagysebességű biztosíték, 700 V és 150a értékeléssel, úgy tervezték, hogy megvédje a rövidzárlatokat és a túlterheléseket a PV rendszerekben.

○Tudjon meg többet az YRS93F nagysebességű biztosítékról

B) hővédő teljesítmény

1. hőmérsékleti ellenállás

○ A kerámia által szigetelt biztosítékok képesek kezelni a magasabb hőmérsékleteket anélkül, hogy elveszítenék integritásukat, így ideálisak a nagy, nagyfeszültségű PV-telepítésekhez való felhasználáshoz.

○ A műanyag által szigetelt biztosítékok magasabb hőmérsékleten deformálódhatnak, veszélyeztető tulajdonságaikat veszélyeztetve.

2. Heat Delipation

○ A fém burkolatokkal történő biztosítékok jobb hőeloszlásúak, segítve a túlzott túlmelegedés megakadályozásában. Például aYrs92f nagysebességű biztosíték, 700 V -ra és 100A -ra besorolva, úgy tervezték, hogy a stabil működést még túlterhelési körülmények között is fenntartja.

○Tudjon meg többet az YRS92F nagysebességű biztosítékról

Iv. Alkalmazási forgatókönyvek anyagi különbségek alapján

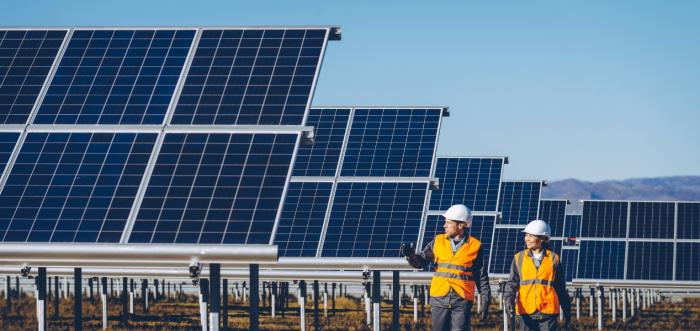

A) Központi fotovoltaikus erőművek

●Követelmények:Nagy jelenlegi kezelési kapacitás, hosszú távú megbízhatóság és minimális leállási idő.

●Ajánlott anyagok:A kerámia szigeteléssel párosított ezüst huzal elemek ideálisak nagyméretű PV rendszerekhez, amelyek nagy feszültség- és hőmérsékleti ellenállást igényelnek.Az YRS94FA nagysebességű biztosítékKiváló választás a nagy PV erőművek számára.

B) Elosztott fotovoltaikus rendszerek (például tetőtéri napenergia)

●Követelmények:Költséghatékonyság, megbízhatóság és alkalmazkodóképesség a változó környezeti feltételekhez.

●Ajánlott anyagok:A rézhuzal-elemek, az üvegszálas vagy a nagy teljesítményű műanyag szigetelés kombinálva egyensúlyt biztosítanak a teljesítmény és a költség között, így ideálisak lakossági vagy kis kereskedelmi PV rendszerekhez.

C) fotovoltaikus inverterek és érzékeny berendezések

●Követelmények: Precision protection for sensitive components, compact size, and accurate overload response.

●Ajánlott anyagok:Az ötvözött huzal elemek, például az ón-biismut, kerámia vagy üvegszál szigeteléssel párosítva, ideálisak az inverter alkalmazásokhoz, ahol pontos védelemre van szükség.

V. A fotovoltaikus biztosítékok IEC szabványai

A fotovoltaikus biztosítékok kiválasztásakor elengedhetetlen annak biztosítása, hogy megfeleljenek a relevánsnakIECA szabványok, amelyek meghatározzák az elektromos rendszerekben alkalmazott biztosítékok biztonsági és teljesítménykövetelményeit, ideértve a PV alkalmazásokat is.

1.IEC 60269-1:Ez a standard felvázolja a biztosítékok általános szabályait, beleértve a teljesítményt, az építkezést és a tesztelést. Alapvető fontosságú a biztosítékok biztonságának és funkcionalitásának biztosítása érdekében, beleértve a fotovoltaikus rendszereket is.

○Tudjon meg többet az IEC 60269-1-ről

2.IEC 60269-2:Megadja az alacsony feszültségű biztosítékokra vonatkozó követelményeket az elektromos telepítésekben és a berendezésekben, amelyek tartalmazzák a fotovoltaikus rendszereket. A rövidzárlatok és a túlterhelések elleni védelemre összpontosít.

○Tudjon meg többet az IEC 60269-2-ről

3.IEC 60947-3:Meghatározza az elektromos áramkörökben alkalmazott elválasztókra, kapcsolócsatlakozókra és biztosítékokra vonatkozó követelményeket. Alapvető fontosságú a PV rendszerek megbízható működésének biztosítása érdekében, különös tekintettel a védelemre és az elszigeteltségre.

○Tudjon meg többet az IEC 60947-3-ról

4.IEC 61730:Útmutatásokat nyújt a fotovoltaikus modulok tervezéséhez és teszteléséhez, ideértve a szükséges védelmi mechanizmusokat, például biztosítékokat, hogy biztosítsák a PV rendszerek biztonságát és hosszú élettartamát.

○Tudjon meg többet az IEC 61730 -ról

Vi. Következtetés

A fotovoltaikus biztosítékokban használt anyagok - akár ezüst, réz, akár ötvözetek - közvetetten befolyásolják az elektromos és termikus teljesítményüket, és elengedhetetlenek az egyes alkalmazásokhoz megfelelő biztosíték kiválasztásához. A kerámia, az üvegszál és a műanyag szigetelő anyagok mindegyike különálló előnyöket kínál a különböző működési környezetekhez.

Az egyes anyagok teljesítményjellemzőinek megértésével és a megalapozott betartásávalIECA szabványok, a rendszertervezők és az operátorok biztosíthatják, hogy fotovoltaikus rendszereik jól védenek és hatékonyan működjenek. Azok számára, akik megbízható biztosíték megoldásokat keresnek,Zhejiang Galaxy Fuse Co., Ltd.legfelső szintű termékeket kínál, mint például aYrs94fa, yrs93f, ésYRS92F nagysebességű biztosítékokmindegyik úgy tervezte, hogy megfeleljen a modern fotovoltaikus rendszerek szigorú igényeinek.
