A fotovoltaikus tömb védelmének biztosítékának szelekciós elemzése a napenergia -fotovoltaikus energiatermelő rendszerben

A fotovoltaikus energiatermelő rendszer (rövidítve PV -ként) olyan alkatrészekből és alrendszerekből áll, amelyek közvetlenül képesek a beeső fényenergiát elektromos energiává konvertálni, amelyekből a fotovoltaikus tömb a mag egység. A fotovoltaikus tömb közvetlenül átalakítja a beeső napsugárzást egyenáramú energiává azáltal, hogy a napelemeket a fotovoltaikus tömb csatlakozódobozhoz csatlakoztatja, majd konvergálja az inverterre, vagy közvetlenül a csatlakozó dobozon keresztül alkalmazza. A rendszer részeként, amely a költségek akár 70% -át teszi ki, a fotovoltaikus tömb védelme és az energiatermelés hatékonysága optimalizálása a technológiai fejlődés kulcsfontosságú területeivé vált.

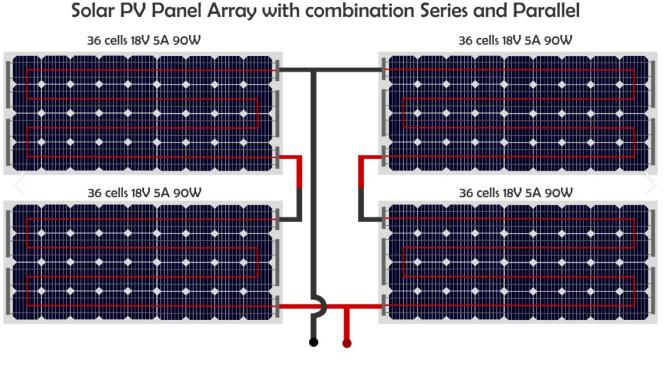

A fotovoltaikus rendszer hatékonyságának javítása érdekében több fotovoltaikus panelt sorolnak össze, hogy fotovoltaikus húrot képezzenek, és a fotovoltaikus húrok több csoportját párhuzamosan csatlakoztatják, hogy fotovoltaikus tömböt képezzenek. A fotovoltaikus tömb áramát a csatlakozó dobozon keresztül konvergálják, és belépnek a downstream alkalmazás linkre. Annak megakadályozása érdekében, hogy a fotovoltaikus panel energiaterhelésgé váljon, és befolyásolja az általános energiatermelés hatékonyságát, amikor hiba következik be, és hogy megakadályozzák a téves huzalozás vagy a helyi rendellenességek által okozott túláram -veszélyeket, minden fotovoltaikus húrot mindkét végén biztosítékkal kell felszerelni. Ha rövidzárlati hiba jelentkezik a fotovoltaikus húrban, a sorozatú biztosíték gyorsan fúj és elkülöníti a hibás részt, hogy biztosítsa a tömb egészének normál működését.

Ezenkívül a tömb biztosítékok védelmet nyújthatnak a downstream alkatrészekből visszaküldött áramok ellen, különösen akkor, ha a rövidzárlati áram magasabb, mint az egyetlen PV karakterlánc árama. A biztosíték névleges törési kapacitásának képesnek kell lennie arra, hogy fedezze az ilyen szélsőséges körülményeket a rendszer biztonságos működésének védelme érdekében.

Nemzetközi szabványok és hazai előírások

A PV DC oldalának védelme szempontjából a releváns nemzetközi és a belföldi szabványok fontos útmutatást nyújtanak. Például az Egyesült Államok Nemzeti Szabványának 690.99. CikkeRizs/NFPA 70A "Nemzeti Elektromos Kódex" (NEC) egyértelműen kimondja, hogy a PV alrendszer -áramkörök, a PV kimeneti áramkörök, az inverter kimeneti áramkörök és az energiatároló akkumulátor áramköröknek a vezetőknek és a berendezéseknek meg kell felelniük a vezető és a berendezések védelmének követelményeinek. Ezen felül Kína elfogadja az IEC egyenértékű szabványtGB/T 16895.32-2021, amely előírja, hogy standard tesztfeltételek esetén, amikor a kábel folyamatos áramellátási kapacitása megegyezik a rövidzárlati áram 1,25-szerese, a túlterhelés védelme figyelmen kívül hagyható, de javasoljuk, hogy válasszon biztosítékokat a gyártó specifikus termék-utasításaival kombinálva.

Az IEC kifejlesztette aIEC 60269-6 szabványKonkrétan a fotovoltaikus rendszervédelmi biztosítékokhoz, amelyek egyértelműen meghatározzák a fotovoltaikus biztosítékok teljesítményigényét, például a folyamatos rövidzárlati áramok ellenállása és a gyors fújás. Ugyanakkor UL műszaki előírásaTárgy 2529Fontos útmutatást nyújt a fotovoltaikus rendszerekben az alacsony feszültségű biztosítékokhoz. A kettő kissé különbözik a fújási áram és a hőmérséklet -korrekciós együtthatók kiszámításában.

Biztosítékválasztási szempontok

A biztosítékok fotovoltaikus rendszerekben történő kiválasztásakor a következő mutatókra kell összpontosítani:

Minősített feszültség: A biztosíték névleges feszültségének meg kell felelnie a maximális nyitott áramkör feszültségnek (VOC), amelyet a rendszer elérhet. Különösen a hideg területeken figyelembe kell venni a fotovoltaikus panel nyitott áramú feszültségkorrekciós értékét a legalacsonyabb környezeti hőmérsékleten.

Minősített áram: A fotovoltaikus panelekkel sorozatban csatlakoztatott biztosítékok esetén a névleges áramot az 1,56 ISC-ben (ISC a rövidzárlati áram) általában szükséges. Az IEC szabványt az 1.42 ISC -re felülvizsgálják, és az USA UL standardja az 1,35 ISC -ben van. Ezt a tényleges alkalmazási környezettel kombinálva kell kiválasztani.

Bontási kapacitás: A biztosíték törési kapacitásának elegendőnek kell lennie ahhoz, hogy megbirkózzon a rövidzárlati áram csúcsával és megvédje a berendezést a sérülésektől.

Környezeti alkalmazkodóképesség: Magas hőmérsékleten vagy sűrű telepítés esetén a névleges értéket megfelelő módon kell csökkenteni a biztosítékgyártó ajánlásainak megfelelően a hosszú távú stabil működés biztosítása érdekében.

Következtetés

A DC biztosítékok fotovoltaikus tömbökbe történő telepítése nemcsak a berendezések védelmének és az energiatermelés hatékonyságának javításához szükséges eszköz, hanem fontos intézkedés a teljes rendszer biztonságos működésének biztosítása érdekében. A biztosítékok ésszerű kiválasztása olyan tényezők átfogó megfontolását igényli, mint például a fotovoltaikus panelek munkakörnyezete, a rövidzárlati áram, a nyílt áramköri feszültség stb. A rendszer hosszú távú megbízhatóságának és gazdaságának biztosítása érdekében.

Például a Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30a 10x38 mm -es napelemes py biztosíték linkés1500VDC 30A 10x85 mm Solar PV biztosíték linkés1500VDC 630A 3L Bolt típusú napelemes PV biztosíték linkA fotovoltaikus biztosítékokat széles körben használják a fotovoltaikus csatlakozási szekrények kulcsfontosságú védelmi helyzeteiben. Kiváló teljesítményű és magas színvonalú tanúsítással ezek a biztosítékok stabil és megbízható megoldásokat kínálnak a fotovoltaikus energiatermelő projektekhez, segítve a rendszert a hatékony működésében.
